刮板输送机的类型及其结构特点

发布时间：2020-11-17 10:48:42 作 者：admin 原创文章：http://www.2005xsm.com/news/94.html

一、刮板输送机的类型及结构特点
    《一)刮板输送机的类型及适用条件
    国内外现行生产和使用的刮板输送机的类型很多，分类方法各不相同。按刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种;按链条数目及布置方式，可分为单链、双边链、双中心链和三链。刮板输送机配套单电动机设计额定功率40kW以下(含40kW)的称为轻型，大于40kW而小于90kW的称为重型。
    刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过
20°。但对与采煤机配套使用的刮板输送机，当煤层倾角较大时，应安装防滑装置。 可弯曲刮板输送机允许在水平和垂直方向作2°~4°的弯曲，以便与相应的采煤机和自移式液压支架配套使用。 刮板输送机在工作过程中，要克服溜槽与刮板链及煤炭之间的摩擦力，因此，消耗较大的功率，与相同输送能力和输送距离的胶带输送机相比较，刮板输送机的电机容量和功率消耗要大得多，因此，刮板输送机不适合长期固定使用，也不适合长距离使用和地面使用。
(二】刮板输送机的结构特点
刮板输送机虽然具有不同的类型和不同的布置方式，但其基本结构是相同的。
1.刮板输送机的组成

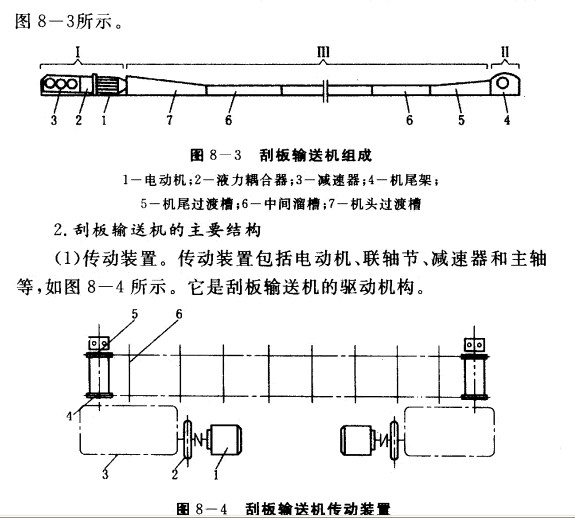

刮板输送机主要由机头部I、机尾部II和中间部III组成，如  ①电动机。电动机是刮板输送机的动力源。在我国绝大多数煤
矿中使用的刮板输送机的电动机，功率一般为40kW,75kW, 125kW或更大，有的采用单电动机，也有采用双电动机或多电动机驱动。目前，有的刮板输送机采用双速电动机驱动，在启动运行时使用低速，以提高电动机的启动转矩;在装载运煤量较大时使用高速，以满足运输能力大的要求，从而改善刮板输送机的运行状态。
    ②联轴节。联轴节是电动机与减速器或减速器与机头驱动主轴间的连接装置。其主要作用是传递动力和运动。目前在井下使
用的联轴节主要有刚性和弹性两种。为了防止刮板输送机过负荷，一般联轴节均兼作过负荷时的保护装置。

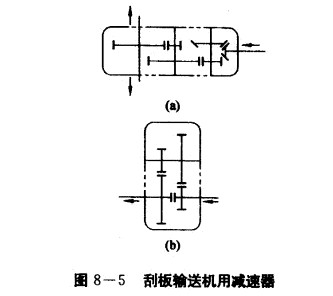

    ③减速器。刮板输送机减速器和其他减速器一样，都是用以改变电动机转数和传递电动机转矩的装置。刮板愉送机减速器的
基本结构按输人、输出的方向可分为两种，一种为直角布置即垂直布置，另一种为平行布置，如图8-5所示。

    ④主轴。主轴是传动装置的主要部件，通过它带动主链轮后，
牵引刮板链运动。
    (2)刮板链。刮板链是刮板输送机的牵引机构。目前在我国
煤矿井下使用的刮板输送机有双链(双边链，双中链)的和单链的，
三链的应用很少。
